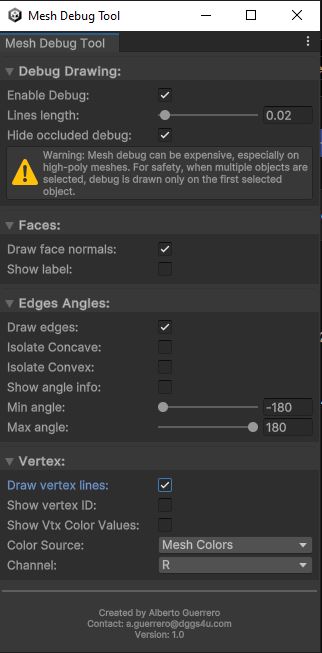

Mesh Debug Tool

Es el interruptor maestro de la herramienta.

Mientras esté desactivado:

• No se dibujan normales.
• No se dibujan aristas.
• No se muestran vértices.
• No se muestran valores de vertex color.

Define la longitud de las líneas de debug en escena.

Afecta a:

• Normales de cara.
• Normales de vértice.
• Dirección visual usada en el debug de aristas.
• Posición visual donde se colocan ciertas etiquetas.

Filtra líneas y etiquetas de debug en función de la cámara de escena para evitar mostrar información que está orientada hacia el lado opuesto.

Comportamiento importante:

• Es dependiente de cámara.
• Lo que ves puede cambiar al orbitar la escena.
• No oculta por profundidad real compleja, sino por orientación relativa a la cámara.

Esto hace que sea muy útil para limpiar visualmente la lectura, pero conviene recordar que el resultado depende del punto de vista actual.

Dibuja una línea por cada cara a partir de su centro geométrico.

Esto permite:

• Revisar orientación general de la superficie.
• Detectar caras invertidas o inconsistentes.
• Inspeccionar continuidad de lectura en zonas complejas.

Muestra una etiqueta con el vector de la normal de cara.

Cuándo usarlo:

• Para lectura técnica puntual.
• Para revisar dirección exacta de normales en casos problemáticos.

En mallas muy densas puede generar bastante ruido visual, por lo que suele ser mejor usarlo solo en inspecciones concretas.

Activa el debug de aristas analizadas a partir del ángulo entre normales de caras vecinas. La herramienta dibuja la información usando un promedio de dirección entre normales y colorea el resultado según el tipo de arista:

• Rojo para convexa.
• Verde para cóncava.

Limita la visualización a aristas cóncavas.

Limita la visualización a aristas convexas.

Muestra una etiqueta con el ángulo firmado detectado en cada arista.

Permiten filtrar el rango angular que se va a mostrar.

Esto es especialmente útil para:

• Centrarse en cambios suaves o en cortes fuertes.
• Aislar problemas de modelado concretos.
• Revisar solo ciertas transiciones de superficie.

Dibuja una línea por vértice usando la normal de vértice como dirección.

Este es el control base para todo el bloque Vertex.

• Los controles de IDs y vertex color dependen de que esté activo Draw vertex lines.

Muestra una etiqueta con el índice del vértice.

Cuándo usarlo:

• Para localizar vértices concretos durante una revisión técnica.
• Para contrastar indices con otros procesos o herramientas.

Muestra el valor numérico del canal de vertex color seleccionado en cada vértice.

La etiqueta se dibuja al final de la línea de normal de vértice, igual que el resto del debug de este bloque.

Define desde dónde se lee la información de color:

• MeshColors
• AdditionalVertexStreams

Esto es una de las características más valiosas de la herramienta, porque permite revisar tanto vertex colors embebidos en la malla como datos aplicados externamente mediante streams adicionales.

Permite elegir qué canal se muestra ( R, G, B). La lectura se muestra por vértice y con formato numérico.

• Trabaja sobre un único objeto cuando quieras inspección precisa.
• Usa Hide occluded debug para limpiar lectura en mallas complejas.
• Mantiene Lines length bajo en mallas densas para evitar ruido visual.
• Activa labels solo cuando realmente necesites lectura numérica.
• Para revisar vertex color, combina siempre esta herramienta con un flujo previo claro de pintado o generación.

• El debug se dibuja en Scene View, no en Game View.
• Si hay varios objetos seleccionados, solo se procesa el primero.
• La herramienta espera que el objeto seleccionado tenga MeshFilter.
• La lectura de vertex color puede venir de la malla base o de Additional Vertex Streams.
• El filtrado de visibilidad depende de la cámara de escena.

• No es una herramienta de edición, sino de inspección.
• No muestra varios objetos a la vez cuando hay multiselección.
• Puede resultar costosa en meshes de alta densidad.
• La lectura de vertex color está limitada a canales R, G y B.
• Los resultados visuales del debug pueden variar según la posición de la cámara cuando se usa ocultación.
